うちでは愛犬を日中、リビングで放し飼いしています。
キッチンにだけは入られないように、百均のワイヤーネットでバリケードしていた
のですが、固定なので跨ぐのが面倒くさい、たまに転びそうになるので危険!
ちょうど良さそうな開閉式のゲートは、なかなか見付かりませんでした。
そういえば我々SHKは、ワンコのためのデバイスを自作したときからデビュー?
した事を思い出し、今回も愛犬のために自作する事にしました!
サイズ感を確認&家族でイメージ共有するため、Fusion360でラフ設計しました。
アセンブリをアニメーションで動かせるのは、分かり易くて良いですよね。

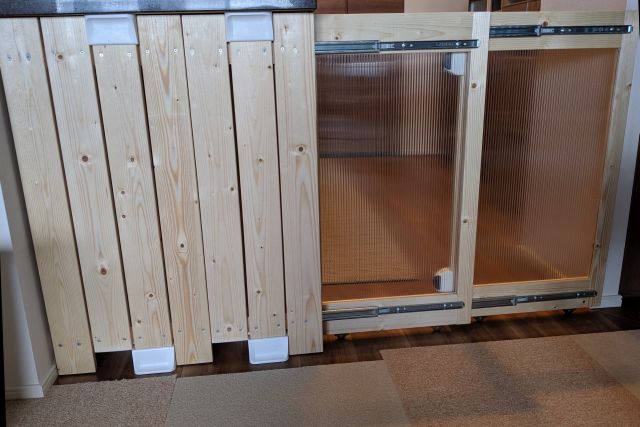

実際に作ったのがコチラ。我ながら良い感じ。
仕様決めと詳細設計
固いタイトルになってしまいましたが、実はテキトー設計です(笑)
下記の箇条書きのように少しずつ仕様を決めながら、Fusion360で設計。
ホームセンターや通販サイトで部品を探し、それに合わせて修正し、
設計完成度を上げてから購入や制作に取り掛かりました。
- キッチン開口 > 扉を収納するスペース なので、2枚の引き戸にする。
- 閉じ忘れ防止のため、自動で閉じるようにしたい。
- スムーズに開閉できるように、スライドレールとゴム戸車を使用。
- ホームセンターでは種類が少なかったので、良さそうな物をモノタロウで注文。
- 軽量かつ安価にするため、主に木材(1X4材)とポリカ中空ボードを使用。
- 木材はホームセンターでカットしてもらうため、長さ/本数を決めてから購入。
1X4材は慎重に選んだつもりでしたが、カットしてもらって持ち帰った後に、一部
ひび割れが見付かったので、後日に追加購入しました。ちょっと残念。
ポリカ中空ボートは格安品をネットで購入。ただし端面から加工屑が入っており、
透明なのでバッチリ見えてる状態でした。なるべくキレイな箇所を残すように
両端を切り落としました。現物の確認ができなかったので、仕方ないですね。
アイテム | 数量 | 備考 |
---|---|---|
1X4材6フィート | 5+1本 | 後日1本追加 |
ポリカ中空ボード | 2枚 | 厚さ4mm |
スライドレール | 4本 | スガツネ製 引出し用 3段式 |
ゴム戸車 | 4個 | 既製品の修理パーツ? |
キーリール | 4個 | 見た目に丈夫そうな奴、詳細不明 |
ディアウォール | 2組 | |
木ネジ複数種 | 数十本 | |
3Dプリンタ部品 | 数個 | 詳細は後述 |
材料費のみで25k円くらいでした。もう少し工夫すれば2万円切れたかもしれません。
以下、簡単に作り方を紹介します。
【注意】
私のような一般人でもホームセンター等で入手できる、業務用ではない部品を
使って工作しています。本来の用途と異なる物もあるので、ご了承ください。
扉の制作
- 外枠になる木材をカット
- ポリカ中空ボードが入るように溝加工
- 底面になる箇所に戸車を取付け
- 内側にボードをはめながら、外枠をねじ止め固定

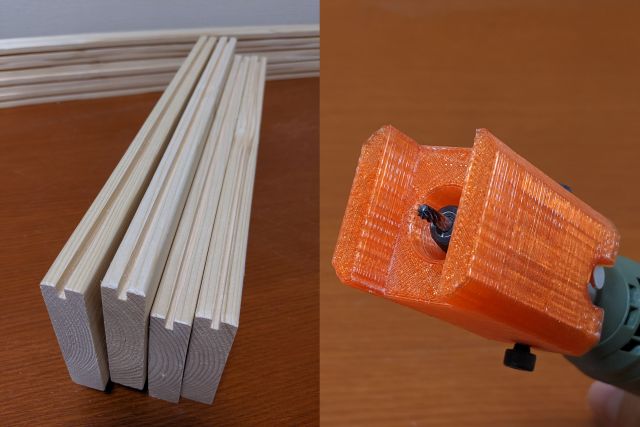

溝加工について
手持ちリュータで少しずつ掘りました。3Dプリンタで作ったガイド(上写真参考)
を取り付ける事で専用工具が無くても、板厚19mmのちょうど真ん中に4mm強の
溝を均一に加工する事ができました。
また、外枠を90度に固定するコーナークランプ代替品も3Dプリンタで作りました。
市販の道具では、用途に合わせて沢山揃える必要がある、たまにしか使わないので
買うと勿体無い&保管場所に困る(特に木工用は嵩張る)のですが、3Dプリンタ
なら自由な形状を家で作れちゃうので、本当に便利ですね。
扉の連結、自動閉じ機構の取付け
- 自動閉じ機構の制作
- 2枚の扉および隠し板に、スライドレール取付け
- 自動閉じ機構を2枚の扉の間および扉と隠し板の間に取付け

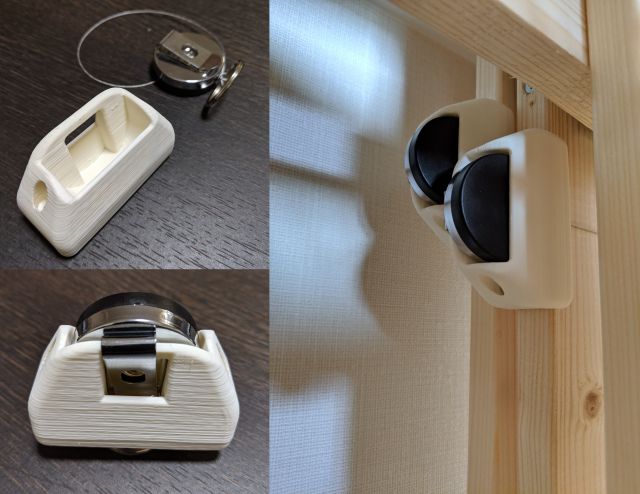

自動閉じ機構について
「キーリール」という、ワイヤー巻き取り式キーホルダーを使っています。
扉を開くとワイヤーが伸びて、手を離すとワイヤーが引っ張られて閉じる仕組み。
キーホルダーを固定するための部品(写真参考)は、3Dプリンタで作りました。
金属ワイヤーの強そうな見た目だけで選んだので、引張力など詳細不明でした。
各2個に増やしたり、ワイヤーを短くしたり、色々と調整する事で、何とか最後
まで閉じてくれるようになりました。
隠し板を作りながら、設置
- 収納スペースに2本の板をディアウォールで設置
- 扉と締結
- 隙間に板をはめて、完成
扉の収納スペースに1X4用のディアウォールで上下につっぱらせました。
専用設計なので勿論サイズぴったりで、壁に穴を開ける事無く設置できました!
ただし外すときは、逆の手順で隠し板をバラす必要があります。
総括
適当に作った割には、スムーズに開閉できています。
完全に閉じるとスライドレールのロックで止まります。これは想定外に嬉しい!
唯一?の難点は、外からレールが見えてる事ですね。
私のスキルでは設計的に避けられませんでした....
夏休みとか長い期間かけて作ったので、すぐに壊れない事を祈るのみです(笑)
